空气压缩管道阳极铝化管规格有哪些

空气压缩管道阳极铝化管规格全解

在现代工业压缩空气系统中，阳极氧化铝化管凭借轻量化、强防腐、低阻力、长寿命四大核心优势，正逐步替代传统碳钢、不锈钢管道，成为空压机输送管路的主流选择。本文从材质标准、核心规格、性能参数、选型要点四大维度，系统讲解空气压缩管道阳极铝化管的规格体系，助力工程选型与应用。

一、基础认知：什么是阳极铝化管？

阳极铝化管全称阳极氧化铝合金压缩空气管，是以工业级铝合金为基材，经无缝挤压成型后，通过电化学阳极氧化工艺，在管壁内外生成一层致密、耐磨、耐腐蚀的氧化铝保护膜（膜厚 10-25μm），专用于压缩空气、真空、氮气等洁净工业气体输送的刚性管道。

核心特性：内壁粗糙度仅 0.1μm（约为无缝钢管的 1/19），压损极低；阳极氧化层无毒无污染，符合 RoHS 标准，保障压缩空气洁净度。
标准依据：基材执行GB/T 4437.1-2015 铝及铝合金热挤压管，颜色标识遵循 GB 7231-2003 工业管道基本识别色（压缩空气专用蓝色）。

二、核心材质与性能指标

（一）主流材质牌号

压缩空气管道专用阳极铝化管，以6063-T6 铝合金为绝对主流，特殊高压场景可选 6061-T6，超高压极少用 7075（成本高）。

6063-T6：镁硅系合金，抗拉强度≥205MPa，屈服强度≥170MPa，硬度≥95HB，耐腐蚀性、焊接性、挤压加工性最优，适配 90% 以上压缩空气系统。
6061-T6：强度略高（抗拉≥260MPa），硬度≥110HB，适用于压力 12-16bar 的高压支线或主管路。

（二）关键性能参数

表格

参数	数值	备注
最高工作压力	16bar（1.6MPa）	常温 25℃工况，温度升高需降额
工作温度范围	-20℃~+80℃	短时峰值≤120℃，长期高温建议≤80℃
真空度	0.13bar（绝对压力）	可用于真空系统输送
密度	2.7g/cm³	约为钢管的 1/3，安装省力、承重低
阳极氧化膜厚	10-25μm	工业级 15-20μm，防腐耐磨最优
标准长度	5.8m / 根（定制 3m、6m）	便于运输与安装，可按需切割

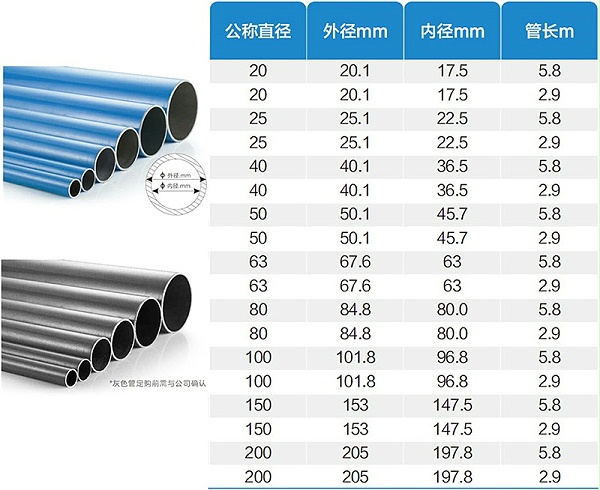

三、完整规格体系（DN20-DN200）

阳极铝化管规格以公称直径（DN）为核心，对应外径、壁厚、内径三大关键尺寸，覆盖从 DN20（20mm）到 DN200（200mm）的全系列，满足小型车间到大型工厂的气量需求。

（一）常规规格对照表（主流 DN20-DN150）

公称直径（DN）	外径（mm）	壁厚（mm）	内径（mm）	理论重量（kg/m）	适配气量（m³/min，0.7MPa）
DN20	20	2.0	16	0.31	0.3-0.6
DN25	25	2.5	20	0.48	0.6-1.2
DN32	32	2.5	27	0.62	1.2-2.4
DN40	40	3.0	34	0.94	2.4-4.5
DN50	50	3.0	44	1.18	4.5-7.5
DN63	63	3.5	56	1.64	7.5-12
DN80	80	4.0	72	2.18	12-20
DN100	100	4.5	91	2.92	20-35
DN125	125	5.0	115	3.85	35-50
DN150	150	5.0	140	4.65	50-75
DN200	200	6.0	188	6.85	75-120
数据来源：行业主流厂商（沐钊铝合金管道、柯林派普）标准参数

（二）规格选型关键说明

壁厚分级：常规壁厚 2.0-6.0mm，低压支线（≤8bar）可选薄壁（2.0-3.0mm），高压主管（10-16bar）选厚壁（4.0-6.0mm）。
外径标准化：采用公制外径系列（如 20、25、32、40、50、63、80、100…），与专用卡箍、法兰、快装接头完全匹配，安装无需焊接，密封可靠、零泄漏。
颜色区分：压缩空气专用蓝色（电解着色），氮气用黄色、真空用灰色，符合工业管道颜色规范，避免混流误用。

四、选型要点与应用场景

（一）按气量与压力选型

小型车间（气量≤5m³/min）：选 DN25-DN40，压力≤10bar，壁厚 2.5-3.0mm。
中型工厂（气量 5-30m³/min）：主管 DN50-DN80，支线 DN32-DN40，压力 10-13bar，壁厚 3.0-4.0mm。
大型工厂（气量≥30m³/min）：主管 DN100-DN150，压力 13-16bar，壁厚 4.5-5.0mm，确保低阻输送、压降≤0.03bar/100m。

（二）按温度与环境选型

普通室内环境：-20℃~+80℃，选标准 6063-T6，膜厚 15μm。
高温车间（≤120℃）：降额至 10bar 以下，加厚壁（+0.5mm），膜厚 20μm。
潮湿 / 腐蚀环境（如化工、沿海）：膜厚 20-25μm，外壁可额外喷涂防腐层。

（三）与传统管道对比优势

对比项	阳极铝化管	无缝钢管	不锈钢管
重量	轻（2.7g/cm³）	重（7.85g/cm³）	重（7.93g/cm³）
腐蚀	无锈蚀，终身防腐	易生锈，3-5 年需更换	耐腐但易结垢
压损	极低（0.1μm 粗糙度）	高（结垢后更高）	中高
安装	快装卡箍，无需焊接	需焊接，工期长	需焊接，成本高
寿命	20 年 +，质保 10 年	5-8 年	10-15 年

五、总结

空气压缩管道阳极铝化管规格体系清晰，以6063-T6 铝合金为核心材质，公称直径覆盖 DN20-DN200，壁厚 2.0-6.0mm，标准长度 5.8m，耐压最高 16bar，适配 - 20℃~+80℃工况。选型时需结合气量、压力、温度、环境四大因素，优先选择蓝色专用规格，匹配专用快装管件，实现压缩空气系统节能、洁净、低阻、长寿命的运行目标。
