空压机管道共振解决办法

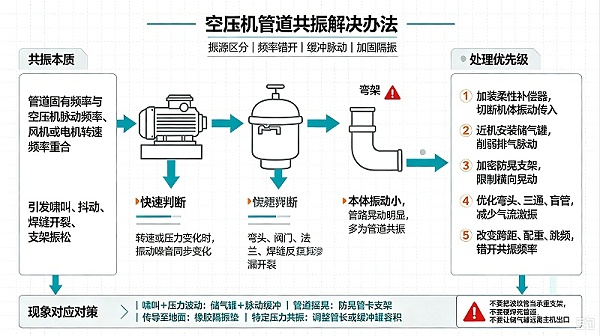

管道共振本质：管道固有频率，和空压机脉动频率、风机 / 电机转速频率重合，引发共振啸叫、抖动、焊缝开裂、支架振松。解决思路：避开频率重合、削弱振动传递、加固约束、消除气流脉动。

一、先快速判断共振特征

特定转速 / 压力下抖动、啸叫；压力一变噪音振动明显变化

管道支架、弯头、阀门剧烈抖动，法兰、焊缝反复渗漏开裂

空压机本体振动不大，但管路晃得厉害，就是管路共振。

区分：空压机本体振动大传递到管道，不等于管道共振，要先区分振源。

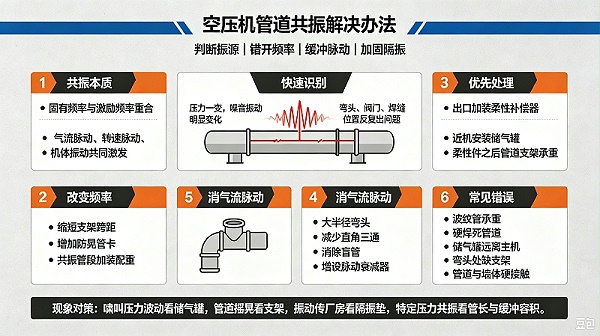

二、分步处理方案（从简单到复杂）

1、切断振动传递（最优先）

空压机出口必须装柔性补偿器（橡胶避震接头 / 金属波纹管）

不要用硬管直接接空压机出口，空压机机体振动会全部传入管网。

波纹管长度、规格匹配管径，不能当成膨胀节硬拉强行安装；橡胶避震接头禁止承受管道重量。

柔性件之后，管道支架要承重，不能让波纹管承受管路载荷。

2、调整管道固有频率，破坏共振条件

共振发生是：气流脉动频率 = 管道固有频率，改变管道质量 / 支撑间距即可错开频率。

修改支架间距 空压机空气管道标准支架间距参考：

DN50：2.5‑3m；DN80：3‑4m；DN100：4‑5m 共振段 加密支架，缩短跨距，提高管道刚度；不要长距离悬空。

支架形式：

不要简单放一块托板，要用管卡、防晃支架（导向支架），限制管道横向晃动；

支架底部垫橡胶减震垫，隔离振动向钢结构 / 地面传递。

弯头、三通、阀门、重的过滤器储气罐位置就近加支架，弯头是振动重灾区。

局部增加配重：共振管段，加装配重块，改变固有频率，适合小管道临时消振。

3、消减气流脉动（空压机排气脉动是激励源）

靠近空压机出口安装足够容积储气罐 储气罐是脉动缓冲器，距离空压机出口越近越好，大幅削弱排气压力脉动，很多管道共振根源就是没有缓冲罐。

注意：空压机→柔性接头→储气罐，再向外输送管网。

增设脉动衰减器（气流消振器），大机组、高压管路适用。

管路尽量减少急弯、直角三通；多用大半径弯头，减少气流激振。

避免管路出现 “盲管”，死头盲管极易激发气柱共振。

4、管路布局优化

避免长距离直管，长管路适当设置膨胀补偿；

不要把管道刚性固定在空压机底座上；

分支管路不要从主管正中心直角接出，改为斜接，降低气流扰动；

阀门、止回阀尽量靠近支架，不要悬空安装重阀件。

5、避开激振频率

如果空压机变频：特定频率点共振，可以避开该运行频率，设置变频器跳频，不运行在共振转速。

定频机只能改管路结构、缓冲、支架，无法改转速。

三、常见错误做法（很多现场踩坑）

❌只加硬支架死死焊死管道：刚度如果刚好接近共振频率，会越焊越抖，要配合减震垫；

❌波纹管当承重支架，波纹管很快疲劳破裂；

❌储气罐离空压机很远，缓冲不起作用；

❌忽略弯头、三通处支架，弯头抖动撕裂焊缝；

❌管道和墙体、钢结构硬接触，振动传导整栋厂房轰鸣。

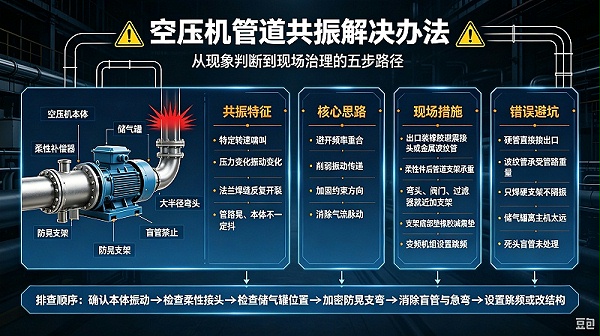

四、简易排查步骤（现场实操顺序）

确认空压机本体振动是否超标；本体先修好，再处理管道。

检查出口是否有柔性避震接头，缺失就加装。

检查储气罐位置，尽量靠近主机出口。

对抖动管段加密防晃支架，支架垫橡胶减震。

消除盲管，优化弯头三通。

变频机组设置跳频，避开共振转速点。

五、现象对应快速对策

啸叫 + 抖动，压力波动大：气流脉动，优先加近机储气罐 + 脉动缓冲

管道大幅度摇晃：支架不足，增加防晃管卡支架

振动传到厂房钢架地面：支架加装橡胶隔振垫，隔离传递

特定压力才共振：气柱共振，改变管路长度 / 增加缓冲罐容积
