压缩空气管道计算方式(压缩空气管道流量表)
压缩空气管道的计算通常涉及气体流量、压力损失和管道尺寸等参数。下面是一份详细讲解压缩空气管道计算的步骤,并附带一份示例流量表。
确定气体流量需求:
首先,需要确定实验室或工业设备所需的压缩空气流量。这可以通过查阅设备规格书、生产厂商提供的数据或实际测量得到。气体流量通常以单位时间内通过管道的标准体积流量(通常以立方米/小时或立方英尺/分钟为单位)来表示。
选择压力损失限制:
根据实际应用需求,选择合适的压力损失限制。压力损失是指压缩空气在管道中流动时由于摩擦和阻力而导致的压力降低。不同的应用可能有不同的压力损失限制,一般情况下,压缩空气管道的压力损失限制通常在管道长度的一定百分比范围内,例如1-5%。
计算管道流速:
通过气体流量和管道内径来计算压缩空气在管道中的流速。流速通常以单位时间内通过管道截面的线速度来表示,可以使用以下公式计算:
流速(米/秒)= 气体流量(立方米/小时) / (管道内径(米)的平方 * π/4)
估算初始管道尺寸:
根据已知的气体流量和流速,可以初步估算管道的尺寸。根据经验公式和流速的限制范围,选择一个合适的管道内径大小。
压力损失计算:
使用流速和已选定的管道尺寸来计算压力损失。压力损失计算需要使用管道流动的定性和定量公式,如Darcy-Weisbach公式或Hazen-Williams公式。这些公式考虑了管道内径、管道长度、流速等参数,用于计算压力损失值。
重复计算和优化:

通过迭代计算,反复调整管道尺寸和重新计算压力损失,以找到合适的管道尺寸和满足压力损失限制的最佳解。

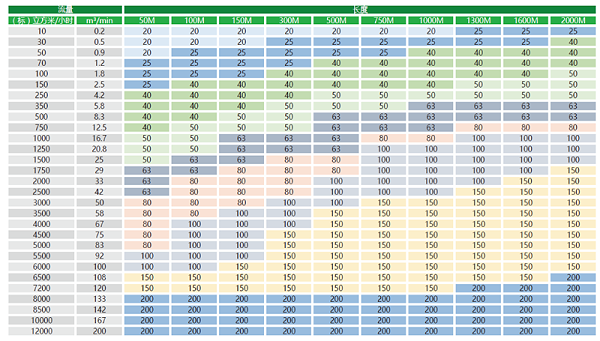

压缩空气管道流量表:

压缩空气管道流量表

请注意,压缩空气管道的计算涉及到复杂的流体力学原理和多个参数的综合考虑。
