压缩空气管道能卡箍连接吗？

一、卡箍连接的原理与类型

• 工作原理：在管端滚压环形沟槽，套入橡胶密封圈，用金属卡箍扣入沟槽并螺栓紧固，密封圈受挤压贴合管壁形成密封，卡箍与沟槽咬合限位。
• 常见类型：
  • 沟槽式卡箍：用于 DN50 及以上中大型管道，耐压 1.0–2.5MPa，工业压缩空气系统主流。
  • 快装卡箍（卫生级）：用于 DN50 以下小管径，拆装快，适用于洁净压缩空气场景。
  • 双卡压式：薄壁不锈钢 / 铝合金管道专用，专用工具压紧，密封强、抗震好。

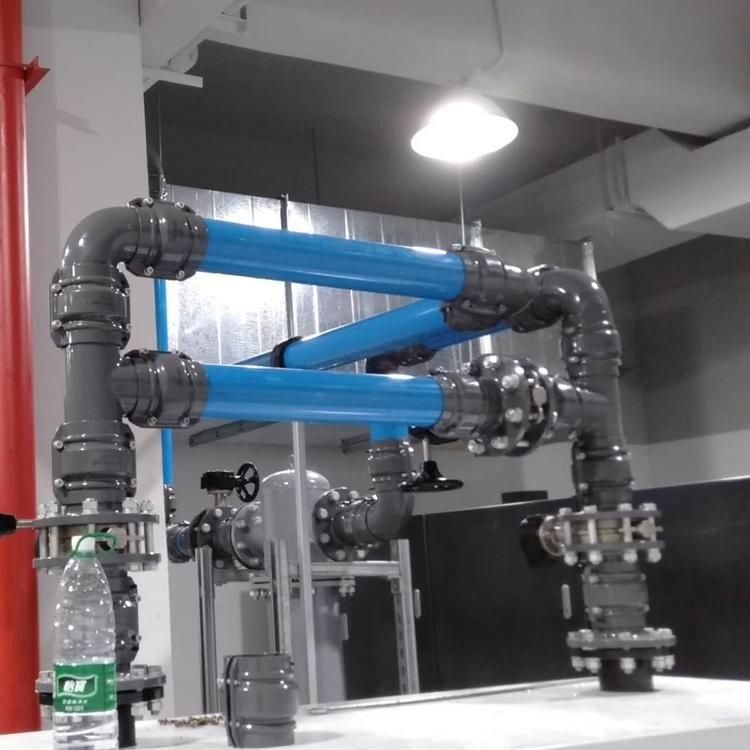

沟槽式卡箍连接

二、压缩空气管道用卡箍连接的适用场景

（一）推荐使用场景

1. 压力等级： 低压≤1.0MPa、中压 1.0–1.6MPa系统（常规工业空压机压力 0.7–0.8MPa，完全适配）；高压＞2.5MPa 不推荐。
2. 管道材质： 铝合金管道、不锈钢薄壁管、不锈钢厚壁管（最适配，内壁光滑、耐腐蚀、滚槽不易裂）； 镀锌钢管慎用（滚槽破坏镀锌层，易生锈泄漏）。
3. 管径与位置：DN20–DN300 支管、分支管、设备接口、阀门连接处； 大口径主干管（DN350+）优先法兰 / 焊接。
4. 工况环境：常温（-20℃~80℃）、干燥 / 含少量油雾、振动轻微（远离空压机、大型泵体）；需频繁拆装、改造或扩容的系统。

（二）禁止 / 不推荐场景

• 压力＞2.5MPa：卡箍密封可靠性不足，易爆漏。
• 剧烈振动区域：空压机出口、脉冲用气设备附近，长期振动易致螺栓松动、密封圈老化泄漏。
• 高温＞80℃或低温＜-20℃：密封圈（NBR/EPDM）易硬化 / 脆化，密封失效。
• 镀锌钢管主干管：滚槽破坏镀锌层，潮湿环境锈穿泄漏，污染压缩空气品质。

三、卡箍连接的优缺点对比

优点

1. 安装高效：冷连接无明火，无需专业焊工，安装速度是焊接的 4–6 倍，工期短、成本低。
2. 拆装便捷：螺栓松开即可拆卸，方便系统改造、扩容、维修，可重复使用。
3. 抗震与补偿：柔性连接可吸收热胀冷缩与轻微振动，减少应力集中，保护管道与设备。
4. 防腐性好：铝合金 / 不锈钢管道仅外壁滚槽，内壁防腐层完整，耐腐蚀、寿命长（铝合金可达 20 年 +）。

缺点

1. 承压上限低：常规最高 1.6MPa，高压系统受限。
2. 对施工精度要求高：沟槽深度、宽度、圆度需达标，过深损管道强度，过浅易脱开泄漏。
3. 密封件寿命有限：橡胶密封圈长期受油雾、压力、温度影响，需定期更换（一般 2–3 年）。
4. 大口径成本高：DN300 以上卡箍及配件价格高于法兰，性价比低。

四、规范与安全要求

（一）执行标准

• GB 50029-2014《压缩空气站设计规范》：中低压管道可采用卡箍、法兰、焊接连接。
• GB/T 19228.2-2011《沟槽式管接头》：规定卡箍材质、承压等级、尺寸公差。
• GB/T 20801-2020《压力管道规范 工业管道》：压缩空气管道属于 GC3 级压力管道，卡箍连接需符合 GC3 级要求。

（二）核心安全要求

1. 压力匹配：卡箍额定压力≥系统最高工作压力的 1.5 倍，留足安全余量。
2. 密封材质：必须用 耐油、耐老化的 NBR（丁腈橡胶）或 EPDM（三元乙丙橡胶），禁用普通水管密封圈（易被油腐蚀）。
3. 材质适配：卡箍与管道材质一致（如铝合金管配铝合金卡箍，不锈钢管配不锈钢卡箍），避免电化学腐蚀。
4. 防振动措施：振动区域加装 防振支架、橡胶垫，缩短卡箍间距，定期紧固螺栓。

五、安装关键要点（防漏核心）

1. 管道预处理：切割平整，去除内外毛刺、油污、锈迹，避免划伤密封圈；管口圆度误差≤1mm。
2. 沟槽加工：用专用滚槽机，沟槽深度、宽度符合标准（如 DN100 钢管沟槽深 2.2mm±0.2mm），无裂纹、变形。
3. 密封圈安装：清洁密封圈，无破损、老化， 居中套入管端，无扭曲、偏移。
4. 卡箍紧固：卡箍对准沟槽，螺栓对角均匀紧固，用扭矩扳手控制力矩（铝合金管 25–35N・m，钢管 35–45N・m），避免过紧压坏密封圈、过松泄漏。
5. 压力试验：安装后做 气压试验，缓慢升压至工作压力的 1.1 倍，保压 30 分钟，压降≤1% 为合格；用肥皂水检漏，无气泡为合格。

六、与其他连接方式的对比

七、总结
