沐钊流体铝合金管道全流通设计、降低压损

咨询热线

400-902-1378
  • 灰色阳极氧化铝合金管
灰色阳极氧化铝合金管

【材 质】:无缝挤压铝管(符合GB/T4437.1-2015标准)

【适合的流体】:压缩空气、真空、氮气、惰性气体等

【最高工作压力】:16bar
【工作温度范围】:-20℃~+80℃
【真       空    度】:0.13bar(绝对压力);
【特点】:防腐、抗压、使用寿命长(质保十年)
全国热线

400-902-1378

灰色阳极氧化铝合金管具有:耐高温、抗压、防腐等特点;一般用于气体的传输,所以又叫作:压缩空气管道,铝合金气体管道,铝合金管道等;沐钊流体拥有十余年的铝合金管道生产、加工、安装施工经验,提供免费测量、上门安装等服务。联系在线客服,专业工程师为您解答。

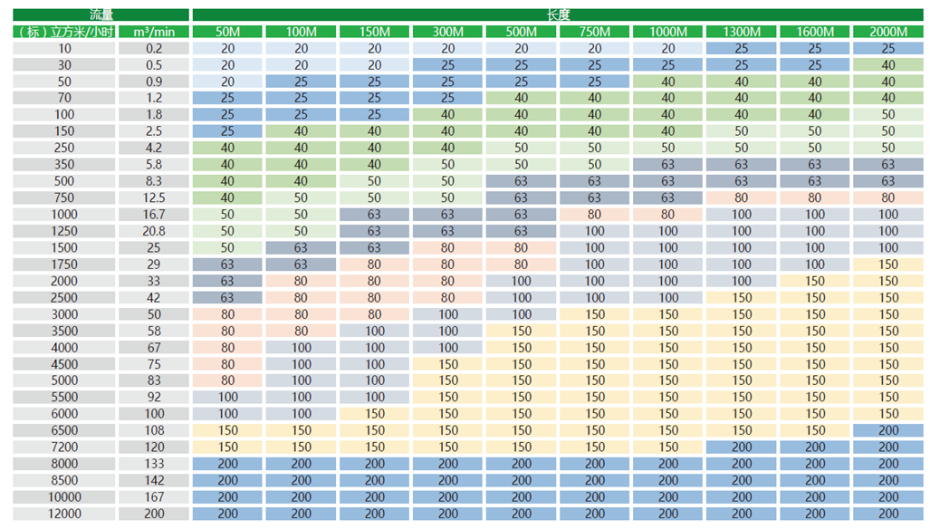

铝合金管道流量表:

铝合金管道流量表

气体传输使用(沐钊)铝合金管道的好处:

1、光滑的内表面设计和高通量连接件,在一定的压降范围下,确保清洁空气恒定供应,从而导致显著的节能效果
2、与传统的管道系统比较,不仅具备快速便捷的模块化安装方式,更保证无泄漏、和使用寿命长的性能特点
3、管道配件和附件齐全, 容易对新项目的改造和扩展
4、 不需要专用工装、焊接、粘接、钎焊,焊接或螺纹切削
6、快换可以 在任何时间添加, 来创建新的使用点。

阳极氧化铝合金管灰色优势:

1、耐腐蚀、抗震、耐温,适用于包括室外环境条件的耐久性材料
2、所有管径采用比聚合物(工程塑料)更高强度及使用寿命的合金压铸件
3、独特的卡环(DN20-DN50)和凸环(DN63-DN200)设计, 保证管件不会因气流脉冲而脱开
4、即使在高振动应用领域,的主动填充式面密封技术提供无泄漏的性能,密封寿命是行业竞争对手的两倍。

阳极氧化铝合金管灰色流量管计算方式:

1、新初期使用时:
铝管粗糙度为0.1微米相对粗糙度: 0.1=1.25
流速:V=流量÷面积=(30÷60÷8)÷()=12.44m/s密度:=0.029 7100000=8138kg/(273.15+26)流动雷诺数Re=12.44x0.08/(1.46x10E-5)=6.82x10E4
查莫迪图知,该管为水利光滑管,阻力损失系数为 0.019
管道沿程压降:=8.138=149551Pa=1.496Bar
2、使用5年后
铝合金管道会生锈,但是生锈后的铝管会在管道内壁表面形成一层很薄的致密氧化层,氧化层能给有效阻止管壁的进一步生锈氧化。
所以铝管粗糙度仍为0.1微米,管径未变化,压降恒定在:1.496 Bar

阳极氧化铝合金管用途:

根据GB 7231-2003 《工业管道的基本识别色、识别符号和安全标识》指示,蓝色管道一般用于压缩空气传输使用。其中:氮气管道是黄色的, 蒸汽是红色的,煤气是灰色的。天蓝色的是氧气管道,黑色的是污水与氮气管道,绿色的是水管,而棕色的是输油管,紫色的是硫酸管,紫色的是可燃气体,银白色的是可燃液体。


 产品·参数
    管道工程硬件配套齐全 省心省力更可靠

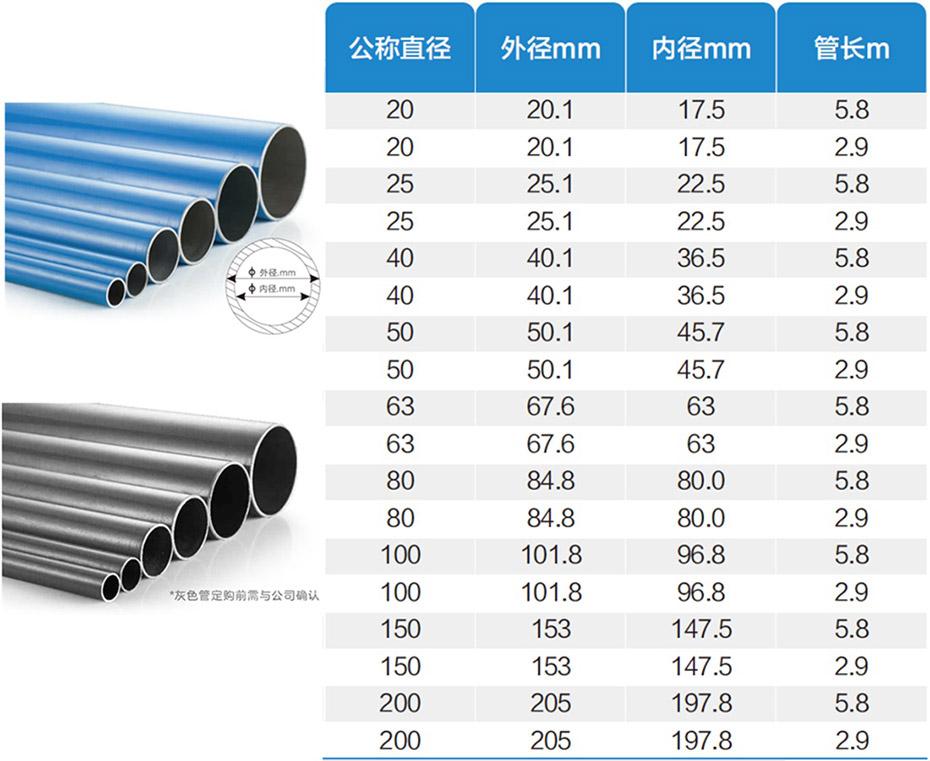

灰色阳极氧化铝合金管型号参数

 铝合金管件·选型表
    管道工程硬件配套齐全 省心省力更可靠

 铝合金管道配件型号参数

 安装·展示
    管道工程硬件配套齐全 省心省力更可靠

铝合金管道安装案例

热品推荐 / Hot product
蓝色阳极氧化铝合金管

蓝色阳极氧化铝合金管

【材质】:无缝挤压铝管(符合GB/T4437.1-2015标准)【适合的流体】:压缩空气、真空、氮气、惰性气体等【最高工作压力】:16bar【工作温度范围】:-20℃~+80℃【真空度】:0.13bar(绝对压力);【特点】:防腐、抗压、使用寿命长(质保十年)
灰色阳极氧化铝合金管

灰色阳极氧化铝合金管

【材质】:无缝挤压铝管(符合GB/T4437.1-2015标准)【适合的流体】:压缩空气、真空、氮气、惰性气体等【最高工作压力】:16bar【工作温度范围】:-20℃~+80℃【真空度】:0.13bar(绝对压力);【特点】:防腐、抗压、使用寿命长(质保十年)
S形弯管

S形弯管

【材质】:无缝挤压铝管(符合GB/T4437.1-2015标准)【适合的流体】:压缩空气、真空、氮气、惰性气体等【最高工作压力】:16bar【工作温度范围】:-20℃~+80℃【真空度】:0.13bar(绝对压力)【特点】:防腐、抗压、使用寿命长(质保十年)
管对管接头

管对管接头

管对管接头的范围提供了多样的设计,帮助克服在工业建筑结构中经常碰到的配置限制;快速连接、连接不会减少截面大小,确保全管路同通径;空压机房,温度在70℃以上,选用耐高温密封圈;全流量设计,可重复使用;非易燃材料;
